減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。

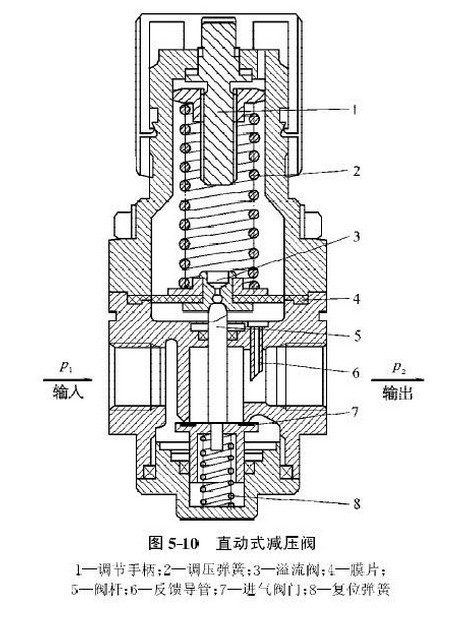

上圖所示為一種常用的直動式減壓閥結構。

壓力為P1的壓縮空氣，由左端輸入經進氣閥門節流后，壓力降為P2輸出。P2的大小可由調壓彈簧2進行調節。若順時針旋轉調節手柄，調壓彈簧被壓縮，推動膜片和閥桿下移，進氣閥門打開，在輸出口有氣壓輸出。同時，輸出氣壓經反饋導管作用在膜片上產生向上的推力。該推力與調壓彈簧作用力相平衡時，閥便有穩定的壓力輸出。

  若輸出壓力超過調定值，則膜片離開平衡位置而向上變形，使得溢流閥打開，多余的空氣經溢流口排入大氣。當輸出壓力降至調定值時，溢流閥關閉，膜片上的受力保持平衡狀態。若逆時針放置手柄，調壓彈簧放松，作用在膜片上的氣壓力大于彈簧力，溢流閥打開，輸出壓力降低直到為零。反饋導管的作用是提高減壓閥的穩壓精度。另外，能改善減壓閥的動態性能，當負載突然改變或變化不定時，反饋導管起著阻尼作用，避免振蕩現象發生。

  若輸入壓力瞬時升高，輸出將隨之升高，使膜片氣室內壓力升高，在膜片上產生的推力相應增大，此推力破壞了原來力的平衡，使膜片向上移動，有少部分氣流經溢流孔、排氣孔排出。在膜片上移的同時，因復位彈簧的作用，使閥芯也向上移動，關小進氣閥口，節流作用加大，使輸出壓力下降，直至達到新的平衡為止，輸出壓力基本又回到原來值。

  若輸入壓力瞬時下降，輸出壓力也下降、膜片下移，閥芯隨之下移，進氣閥口開大，節流作用減小，使輸出壓力也基本回到原來值。逆時針旋轉旋鈕。使調節彈簧放松，氣體作用在膜片上的推力大于調壓彈簧的作用力，膜片向上曲，靠復位彈簧的作用關閉進氣閥口。再旋轉旋鈕，進氣閥芯的頂端與溢流閥座將脫開，膜片氣室中的壓縮空氣便經溢流孔、排氣孔排出，使閥處于無輸出狀態。二、減壓閥的基本性

能

  (1)調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

  (2)壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

  (3)流量特性：它是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。
