筆形氣缸以小缸徑、快反應、高頻率速度的產品特點，在自動化市場占領一席之地，廣泛應用于：機床行業、食品行業、焊接工程、印刷工程、造紙工程。

在氣動元件市場上，主要有；

亞德客型的MI筆形氣缸、MA筆形氣缸、PB筆形氣缸、MF筆形氣缸、MAl筆形氣缸。

Smc型：CDJ2B筆形氣缸，C85筆形氣缸、CDM2B筆形氣缸。

在筆形氣缸進行選型過程中，了解氣缸的安裝及安裝形式是一個重要的步驟，下面，斯麥特氣缸廠家以CDJ2為例，具體介紹筆形氣缸CDJ2如何安裝？都有哪些安裝尺寸表？

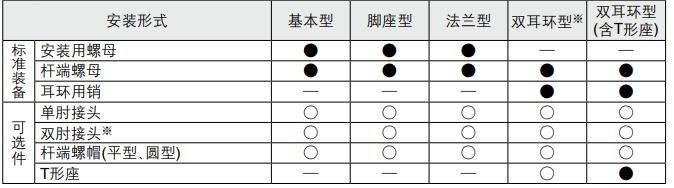

筆形氣缸的五種安裝形式：基礎型、腳座型、法蘭型、雙耳型、雙耳型（帶t形座）

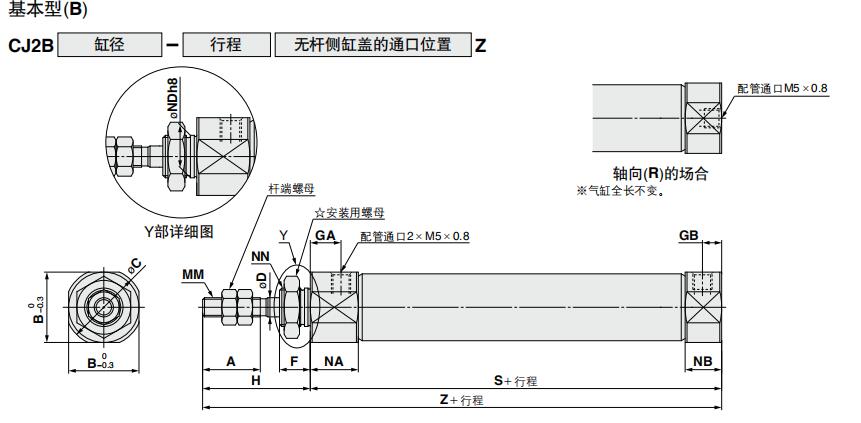

筆形氣缸的基礎型安裝形式 安裝尺寸圖：

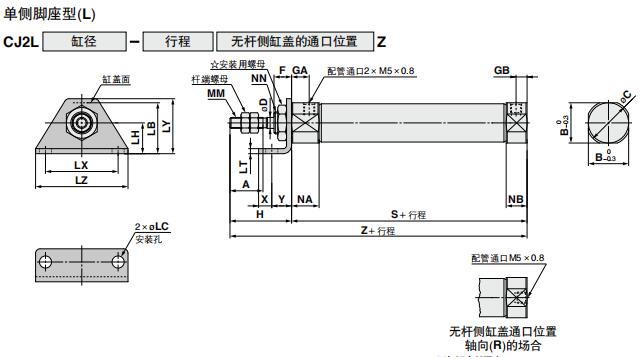

 筆形氣缸腳座型安裝形式 （單腳座）外觀尺寸圖：

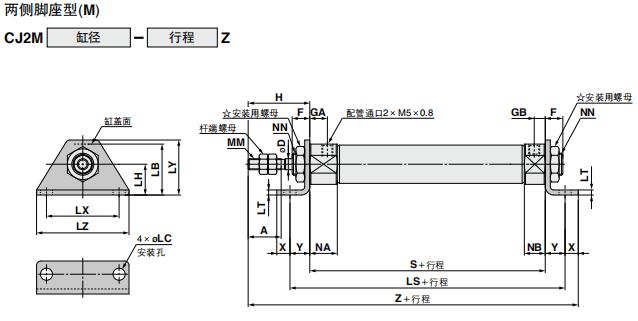

筆形氣缸腳座型安裝形式 （兩側腳座）外觀尺寸圖：

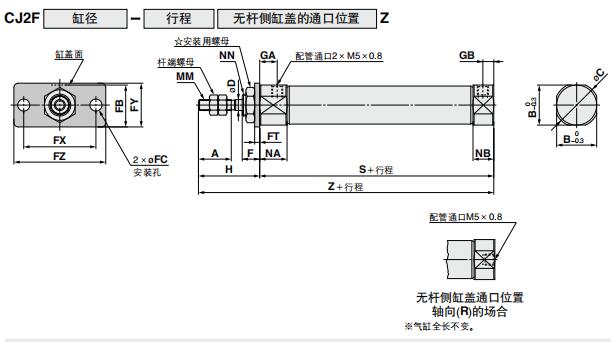

筆形氣缸桿側法蘭安裝形式 外觀尺寸圖：

筆形氣缸的三種安裝件：腳座、法蘭、T形座

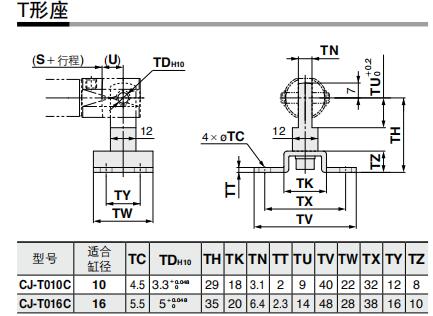

筆形氣缸T形座安裝件的外形尺寸圖：

筆形氣缸有多種標準附件可選擇：單肘接頭、耳環用銷軸、軸接頭用銷軸、雙肘接頭、安裝用螺母

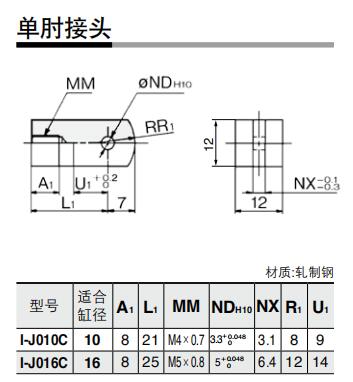

筆形氣缸單肘接頭附件尺寸圖：

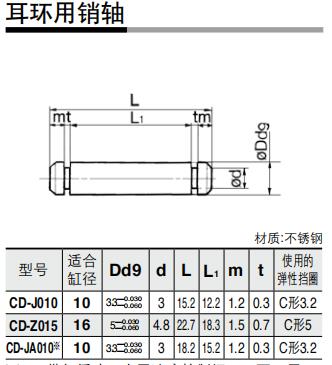

筆形氣缸耳環用銷軸附件尺寸圖：

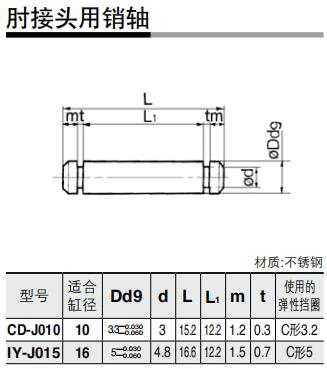

筆形氣缸肘接頭用銷軸附件尺寸圖：

斯麥特筆形氣缸使用安裝過程中的注意事項：

1.工作中負載有變化，應選用輸出力充裕的氣缸。

2.在濕度大、粉塵多、或有水滴、油塵、焊渣的場合、氣缸應采用必要的防護措施。

3.氣缸拆下長時間不用，要注意表面防銹、進出氣口應加塵土賽帽，特別注意前、后蓋不可拆卸。
