筆形氣缸因外形似筆而得這別名，筆形氣缸也叫迷你氣缸，一般常見材質可分，不銹鋼（迷你氣缸）和鋁合金（迷你氣缸），市場常見系列有亞德客PB、MA、MF、MI；SMC氣缸CDJ、CM2B等等系列。

筆形氣缸可分為單作用和雙作用兩種運行模式，雙作用的筆形氣缸有面板安裝型和埋入型這兩種不同的安裝方式選擇。

下面筆形氣缸以CDJ2b為例，闡述筆形氣缸的選型規格型號表

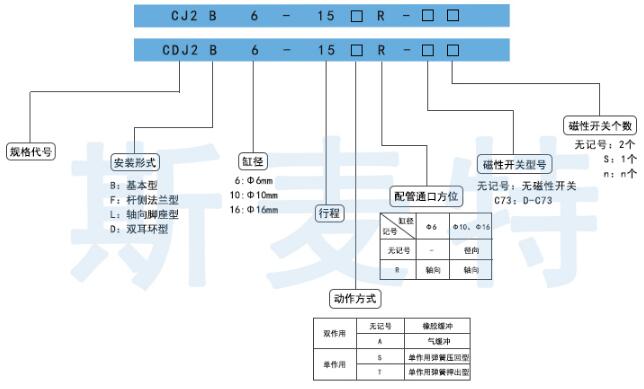

筆形氣缸的訂購碼：

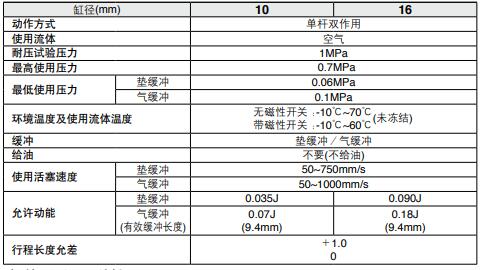

筆形氣缸規格說明

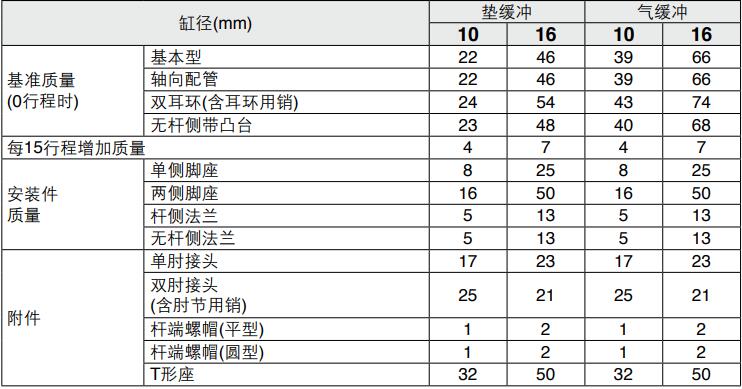

筆形氣缸質量表，基準質量表

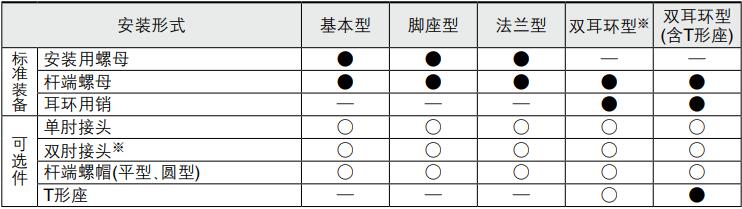

筆形氣缸安裝附件規格表：

斯麥特筆形氣缸產品特點：

1.斯麥特筆形氣缸安裝自由度提高，增加了三種安裝方式，兩側安裝、無桿側法蘭、兩側帶凸臺。

2.增加缸蓋形式。追加了帶凸臺的無桿側缸蓋。

3.桿端振擺精度提高。

以上內容是關于筆形氣缸選型 必知尺寸規格表的介紹，如您對此問題還想有進一步的了解，或有其他技術咨詢以及選型方面的問題，無錫斯麥特具備成熟的技術團隊、完善的售前售后服務隨時歡迎您的咨詢.

相關推薦：氣缸定做 筆型氣缸規格可定制
