高溫夾爪氣缸根據樣式可以分為平行夾爪和Y型夾爪，缸徑分為10mm、16mm、20mm、25mm、32mm、40mm，斯麥特高溫夾爪氣缸是工業領域中常見的氣動夾爪裝置之一。

高溫夾爪氣缸選型中的配管方式共有兩種，配管通口形式多樣，下面具體介紹高溫夾爪氣缸的配管方案。

以MHZ2系列，主體可選品種：端臺型。

配管方式：兩種不同的配管位置分別為：橫向配管和軸向配管。

配管通口形式：

橫向配管：M3*0.5和M5*0.8

軸向配管：帶雙層管的4mm快速接頭，帶4mm快換接頭，M5*0.8

配管方式外形尺寸圖介紹：

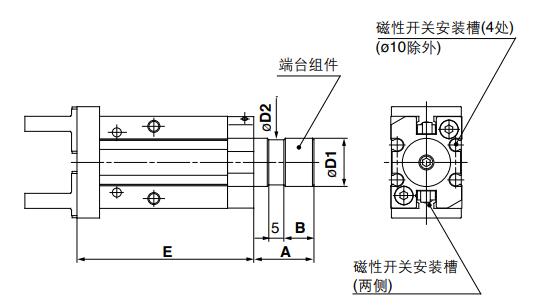

橫向配管（E）外形尺寸圖：

側面的方槽使用磁性開關時，不能使用側面通孔安裝。

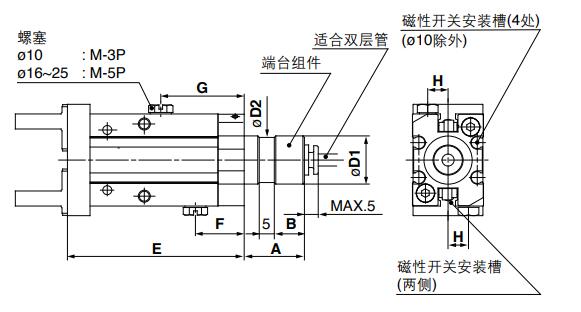

軸向配管（雙層管的快速接頭）（w）

側面的方槽使用磁性開關時，不能使用側面通孔安裝。

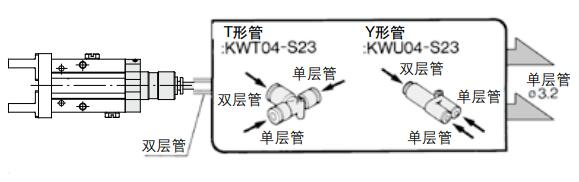

由于高溫夾爪氣缸工作環境的不同，對于不同的工況，需要將雙層管換成單層管，下面是雙層換單層的方法圖解:

用T形或Y型接頭，就可變成單層管形式

特別在這種場合，應使用3.2mm的管子及單層管接頭。

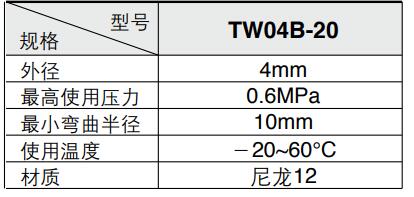

雙層管的適用規格：

以上內容是關于高溫夾爪氣缸配管方案的介紹，如您對此問題還想有進一步的了解，或有其他技術咨詢以及選型方面的問題，無錫斯麥特具備成熟的技術團隊、完善的售前售后服務，隨時歡迎您的咨詢.
