回轉夾緊氣缸是指活塞桿可邊左（或右）回轉90°邊伸縮，再利用夾緊行程由夾緊臂夾緊工件的氣缸，用于夾緊小型工件。以下斯麥特為您介紹回轉氣缸選型的正確方式及其結構原理。

一、氣缸選型中的回轉氣缸的結構

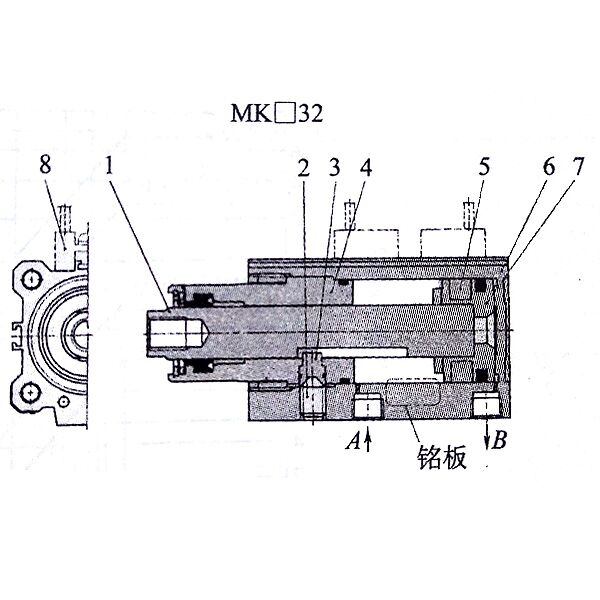

回轉夾緊氣缸的結構原理如下圖所示。當A口進氣B口排氣時，活塞桿上的螺旋槽受導向銷的約束邊回轉邊縮回一個回轉行程，然后再走完直線的夾緊行程。

二、氣缸選型中的回轉夾緊氣缸的技術參數

1、理論夾緊力時壓力為0.5MPa時，加在有桿腔側的理論作用力；

2、允許彎曲力矩是在活塞桿上可施加的大彎曲力矩；

3、向左向右的回轉方向是從桿側看，活塞桿縮回時的回轉方向。

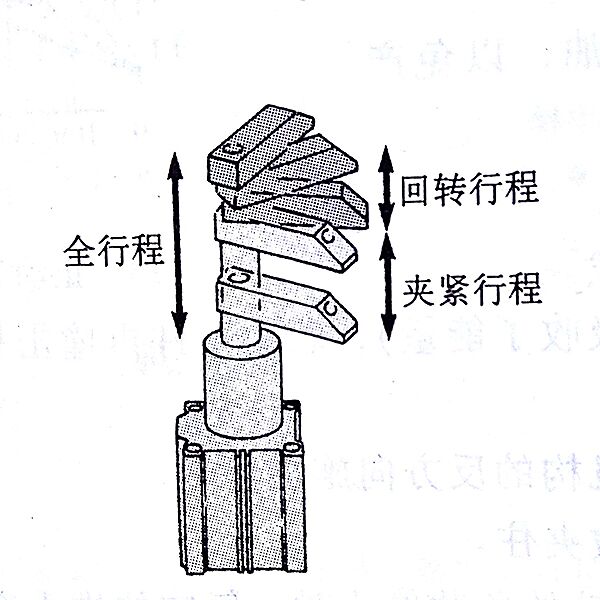

三、氣缸選型的中回轉夾緊氣缸的外形及動作方式

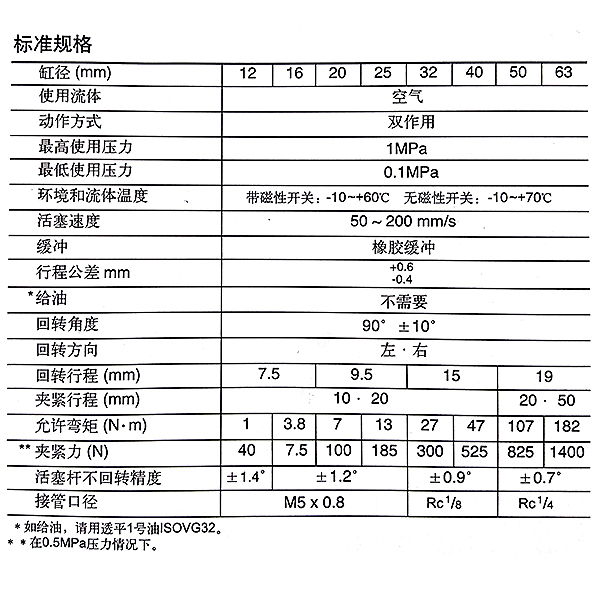

四、MK系列回轉夾緊氣缸的標準規格

五、回轉夾緊氣缸使用時的注意事項

1、注意使用環境，在下列環境中不要使用：

①　有切削油等液體作用在活塞桿上；

②　有粉塵、焊花、切屑末的場合；

③　環境溫度超過允許值；

④　有腐蝕性流體的場合；

⑤　陽光直射的場合。

2、裝拆夾緊臂時，用扳手固定住夾緊臂，再緊固或松開螺釘；

氣缸垂直安裝?；剞D方向不許有外力作用；不許在回轉行程范圍內

3、夾緊，只許在夾緊行程范圍內夾緊；夾緊垂直氣缸的軸線，即不許夾緊斜面；夾緊過程中，氣缸的活塞桿上不許承受回轉力矩（如夾緊工件仍處于移動狀態）。

4、夾緊臂是邊回轉邊上下運動，在其動作范圍內不要把手夾住。

以上內容是斯麥特整理的回轉夾緊氣缸選型的相關內容，若有關于具體氣缸規格選型或氣缸配件的問題，我們有的技術人員可以與您對接，無錫斯麥特作為致力氣缸生產的老廠家，售后完善，只為客戶滿意，在采購的過程中還有不清楚的地方，或是需要具體的數據了解，我們有的技術人員可為您解答。
