前面我們介紹了很多關于無錫標準氣缸的知識，今天無錫斯麥特為大家說說什么是江蘇旋轉氣缸工作原理以及注意事項。

　　旋轉氣缸又稱擺動氣缸，是利用壓縮空氣驅動輸出軸在一定角度范圍內作往復回轉運動的氣動執行元件。用于物體的轉拉、翻轉、分類、

夾緊、閥門的開閉以及機器人的手臂動作等。

　　一.旋轉氣缸的特點

　　(1)齒輪齒條結構，運轉平穩;

　　(2)雙氣缸結構，能實現雙倍出力;

　　(3)工作臺加工精度高，負載安裝方便、定位準確;

　　(4)氣缸工作臺中間有瞳孔，可由此孔配管;

　　(5)氣缸本體兩面均有定位孔，安裝使用方便;

　　(6)有調整螺絲固定緩沖及油壓緩沖器兩種緩沖方式可選，帶油壓緩沖器的大緩沖能量是調整螺絲固定緩沖的3~5倍，緩沖效果更佳。

　　(7)氣缸擺動時不產生齒隙，工作穩定;

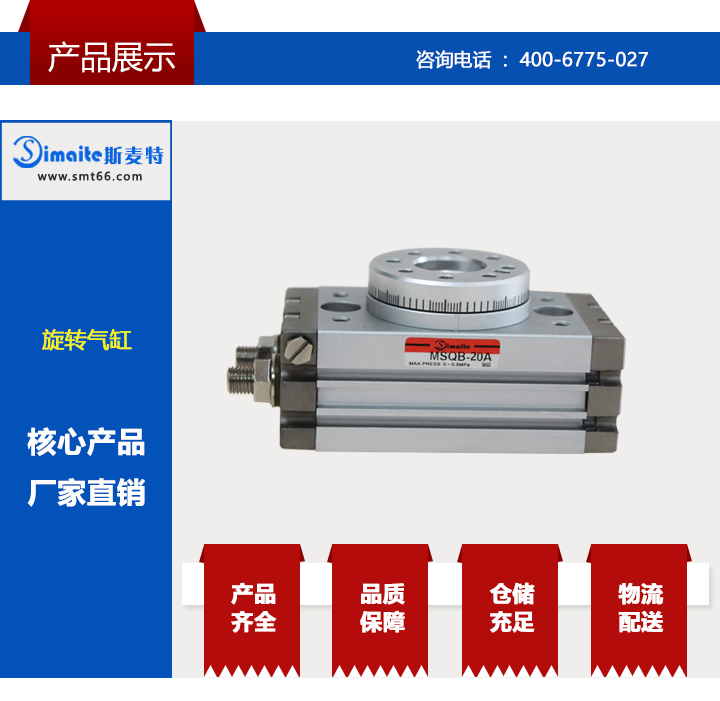

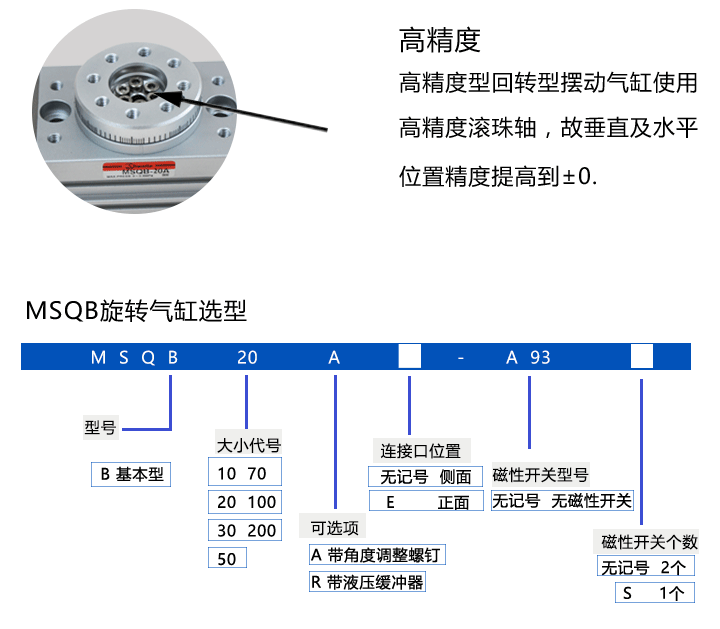

　　(8)垂直與水平精度高;

　　(9)回轉臺型，安裝方便;

　　(10)滾動軸承設計，負載大;

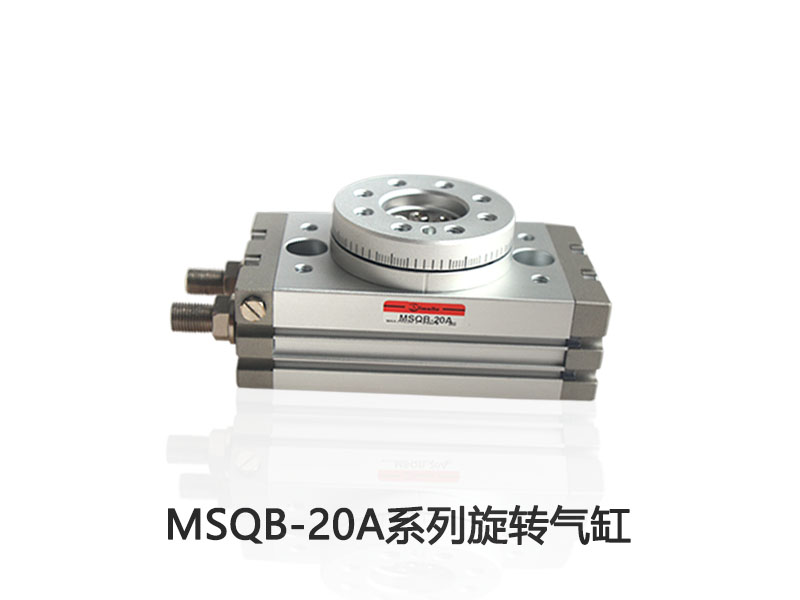

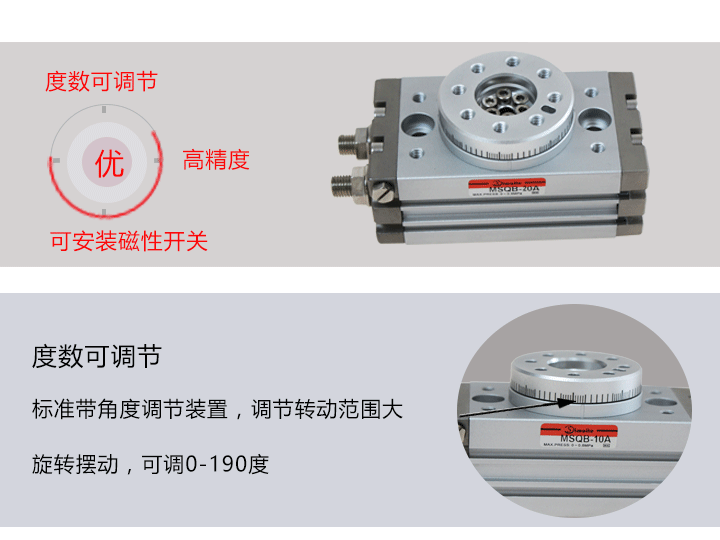

　　(11)標準帶角度調整裝置，調節角度范圍大;

　　(12)內置磁環，可安裝磁性開關。

　　二.旋轉氣缸的工作原理

　　旋轉氣缸的兩種類型分別為齒輪齒條式旋轉氣缸和葉片式旋轉氣缸。

　　(1)齒輪齒條式擺動氣缸的原理：氣壓力推動氣缸內部活塞帶動氣缸齒條作直線運動，齒條推動齒輪作回轉運動，由齒輪輸出力矩并帶動負

載擺動。

　　(2)葉片式擺動氣缸的原理：用內部止動塊來改變其擺動角度，止動塊與缸體固定在一起，葉片與轉軸連在一起。氣壓作用在葉片上，帶動

轉軸回轉，并輸出力矩。葉片式擺動氣缸有單葉片式和雙葉片式。雙葉片式的輸出力矩比單葉片式的大一倍，但轉角小于180°。

　　三.旋轉氣缸的型號參數

　　(1)使用壓力范圍：0.1~1.0MPa

　　(2)使用溫度：0~60℃

　　(3)理論輸出力矩：0.89~19.8Nm

　　(4)允許橫向負載：78~543N

　　(5)允許軸向負載拉力：74~740N

　　(6)允許軸向負載壓力：78~1009

　　(7)缸徑大?。害?0mm，φ20mm，φ30mm，φ50mm，φ70mm，φ100mm，φ200mm;

　　(8)旋轉角度范圍：0~190°

　　四.旋轉氣缸的使用注意事項

　　(1)配管前，充分吹除異味，必要使用潔凈的壓縮空氣;

　　(2)不要用于有腐蝕性流體的氛圍中。不要用于多粉塵、水滴、油滴飛濺的場合;

　　(3)擺缸應在不給油的情況下使用，否則有可能出現爬行現象，如果非要使用指定的潤滑油;

　　(4)速度應從低速慢慢調整，不得從高速側調整。

　　(5)回轉角度大轉角為190°，實際回轉角度在氣缸允許的大回轉角度之內;

　?、佴龋簲[動旋轉角度;②L：旋轉氣缸行程;③D0：齒輪的節圓直徑;

　　θ=2L/D0

　　(6)計算負載回轉所需必要力矩，結合實效力矩圖，選擇輸出力矩合適的氣缸;

　　旋轉氣缸理論輸出力矩的計算方法：

　?、費0：理論輸出力矩; ②D0：齒輪的節圓直徑; ③D：缸徑; ④p：使用壓力;

　　M0=π/8·D²·D0·p·10-3

　　(7)計算負載實際大運動能量，務必保證大動能在所選取氣缸允許能量范圍內，動能過大會導致內部零件損壞，動能較大時宜選用附液

壓緩沖器旋轉氣缸;

　　(8)氣缸回轉盤的邊沿雖然有角度刻度，但并不準確，以此為準難以達到要求，只能作為粗調依據。在使用時，應該先將擺動氣缸的擺動角

度調整準確，再安裝到設備上。

   以上就是為大家介紹的關于江蘇旋轉氣缸工作原理以及注意事項，關于氣缸壓力如何計算，請?jiān)谖覀児倬W(wǎng)點擊閱讀！
