MSQB系列旋轉氣缸是如何工作的？旋轉氣缸的工作原理

文章出處：斯麥特網人氣：-發表時間：2017-05-04 16:28【大中小】

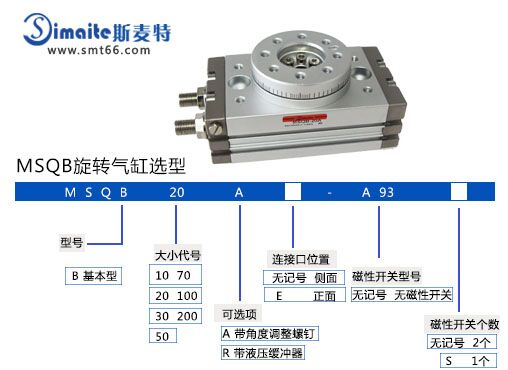

旋轉氣缸主要有齒輪式旋轉氣缸和葉片式旋轉氣缸。無錫斯麥特出品的旋轉氣缸MSQB系列屬于齒輪式旋轉氣缸，運動平穩；雙氣缸結構能實現雙倍出力；工作臺加工精度高，負載安裝方便、定位準確；工作臺中間有通孔，可由此孔配管。

MSQB旋轉氣缸是氣壓力推動活塞帶動齒條作直線運動，齒條推動齒輪作回轉運動，由齒輪軸輸出力矩并帶動外負載擺動。

葉片式旋轉氣缸是用內部止動塊或外部擋塊來改變其擺動角度。止動塊與缸體固定在一起，葉片與轉軸連在一起。氣壓作用在葉片上，帶動轉軸回轉，并輸出力矩。葉片式旋轉氣缸有單片式和雙片式。雙片式的輸出力矩比單片式大一倍，但轉角小于180度。


如有需要可咨詢無錫斯麥特自動化氣動公司。
