氣缸活塞運動到行程終端位置，為避免活塞與缸蓋產生機械碰撞而造成機件變形、損壞及極強的噪聲，所以氣缸需采用緩沖裝置。以下斯麥特為您介紹氣缸緩沖裝置的結構原理及注意事項。

一、氣缸緩沖裝置的結構

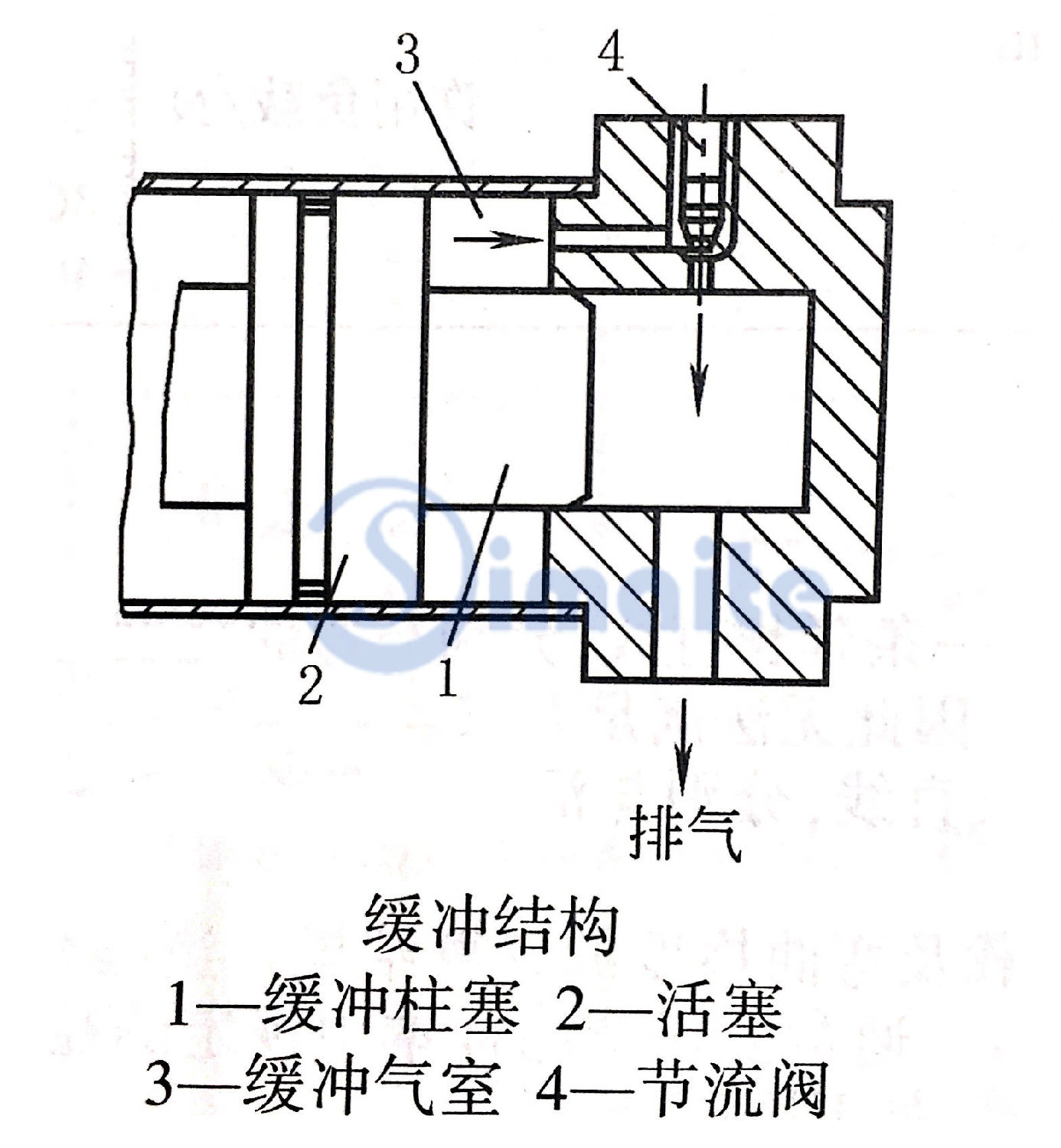

氣缸的緩沖裝置是由緩沖柱塞、節流閥和緩沖腔室等構成，下圖為氣缸緩沖裝置實現緩沖的工作原理圖。

二、氣缸緩沖的工作原理

當活塞高速向右運動時，活塞右腔的空氣經缸蓋柱塞孔和進排氣口排向大氣。當氣缸活塞桿行程一旦進入終端端蓋內孔腔室時，緩沖柱塞依靠緩沖密封圈將終端端蓋內孔腔室堵住。于是，封閉在活塞和缸蓋之間的環形腔室內的空氣只能通過節流閥排向大氣。由于節流閥流通面積很小，解決環形腔室內的空氣背壓升高行程氣墊作用，迫使活塞迅速減速，后停下來。改變節流閥的開度，就可以調節緩沖速度。

三、氣缸緩沖行程

從緩沖柱塞封閉柱塞孔起，到活塞停下來位置，活塞所走的行程稱為緩沖行程。緩沖裝指就是利用形成的氣墊（即產生背壓阻力）和節流阻尼來洗手活塞運動產生的能力，達到緩沖的目的。

四、氣缸緩沖計算的注意點

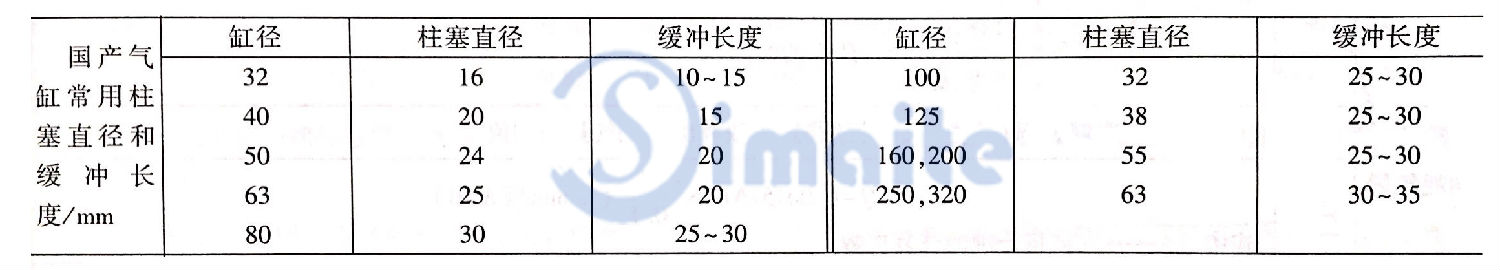

當氣缸活塞在末端處于靜止狀態時，無論加了再大的氣壓（能）都不必擔心其撞擊缸蓋（除強度問題外）。氣缸緩沖計算時，只要考慮氣缸運動的動能，而不計算活塞上作用的氣壓能重力能及摩擦能。下表為常用柱塞直徑和緩沖長度。
