無桿氣缸在國內市場常用的有型號有：cy3b磁耦無桿氣缸，cy3r無桿氣缸，cy1s磁耦無桿氣缸，cy1l系列無桿氣缸。

斯麥特無桿氣缸的主要特點和優勢：

無桿氣缸行程長6米(更長行程可定制).
氣缸壽命8000公里以上
標準氣缸速度:0.2-4米/秒
低速氣缸速度:0.005-0.2米/秒
高速氣缸速度可達30米/秒
標準控制定位精度高達 ±3mm,伺服氣動控制定位精度±0.1mm/米行程
溫度范圍:-10℃至 80℃

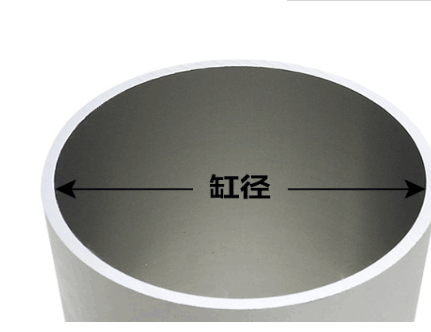

1.選定無桿氣缸缸徑

　　根據無桿氣缸的負載狀態，確定氣缸的軸向負載力F。

　　根據無桿氣缸負載的運動狀態，預選氣缸的負載率η。

　　根據氣源供氣條件，確定氣缸的使用壓力P。P應小于減壓閥進口壓力的85%。

已知F，η和P，對單作用氣缸，預設桿徑與缸徑之比d/D=0.5，根據前面所述氣缸理論力的計算公式和負載率計算公式，便可選定缸徑D;對雙作用氣缸，同樣使用前面所述氣缸理論力的計算公式和負載率計算公式，便可選定缸徑D。缸徑D的尺寸應標準化。

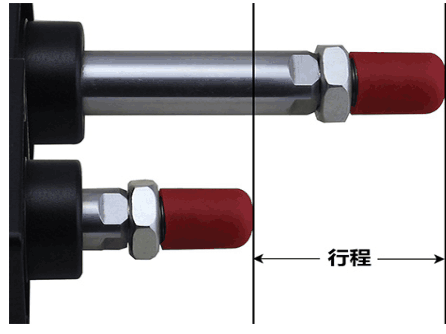

2.選定氣缸行程

　　根據氣缸的操作距離及傳動機構的行程比來預選氣缸的行程。為便于安裝調試，對計算出的行程要留有適當余量。應盡量選為標準行程，可保證供貨速度，成本降低。

1. 無桿氣缸選型一般是這樣：首先先根據你需要的出力換算出氣缸的活塞面積：F=n*P*S

以上內容是關于無桿氣缸型號規格選購的尺寸結構介紹，如您對此問題還想有進一步的了解，或有其他技術咨詢以及選型方面的問題，無錫斯麥特具備成熟的技術團隊、完善的售前售后服務，隨時歡迎您的咨詢.
